Model GL

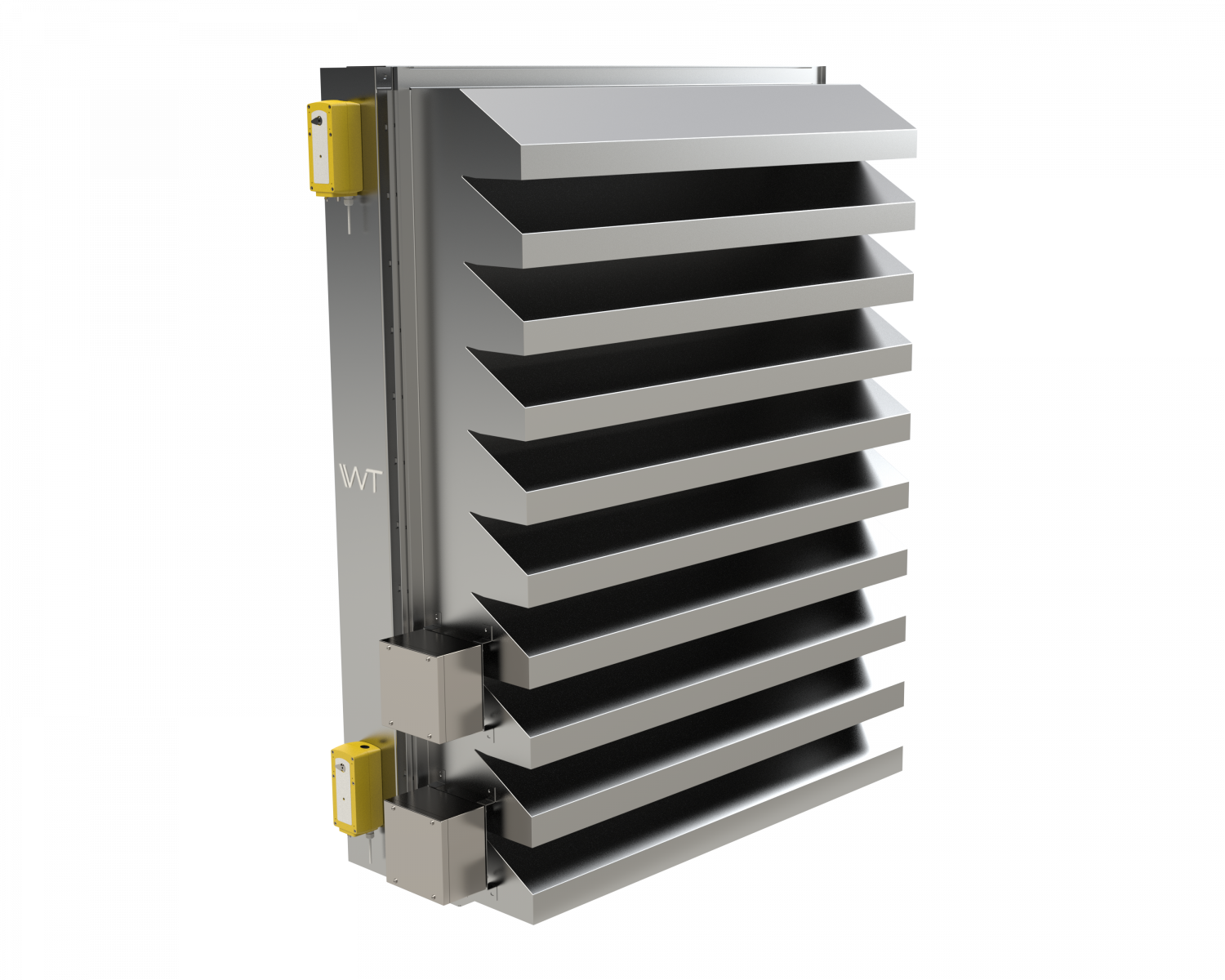

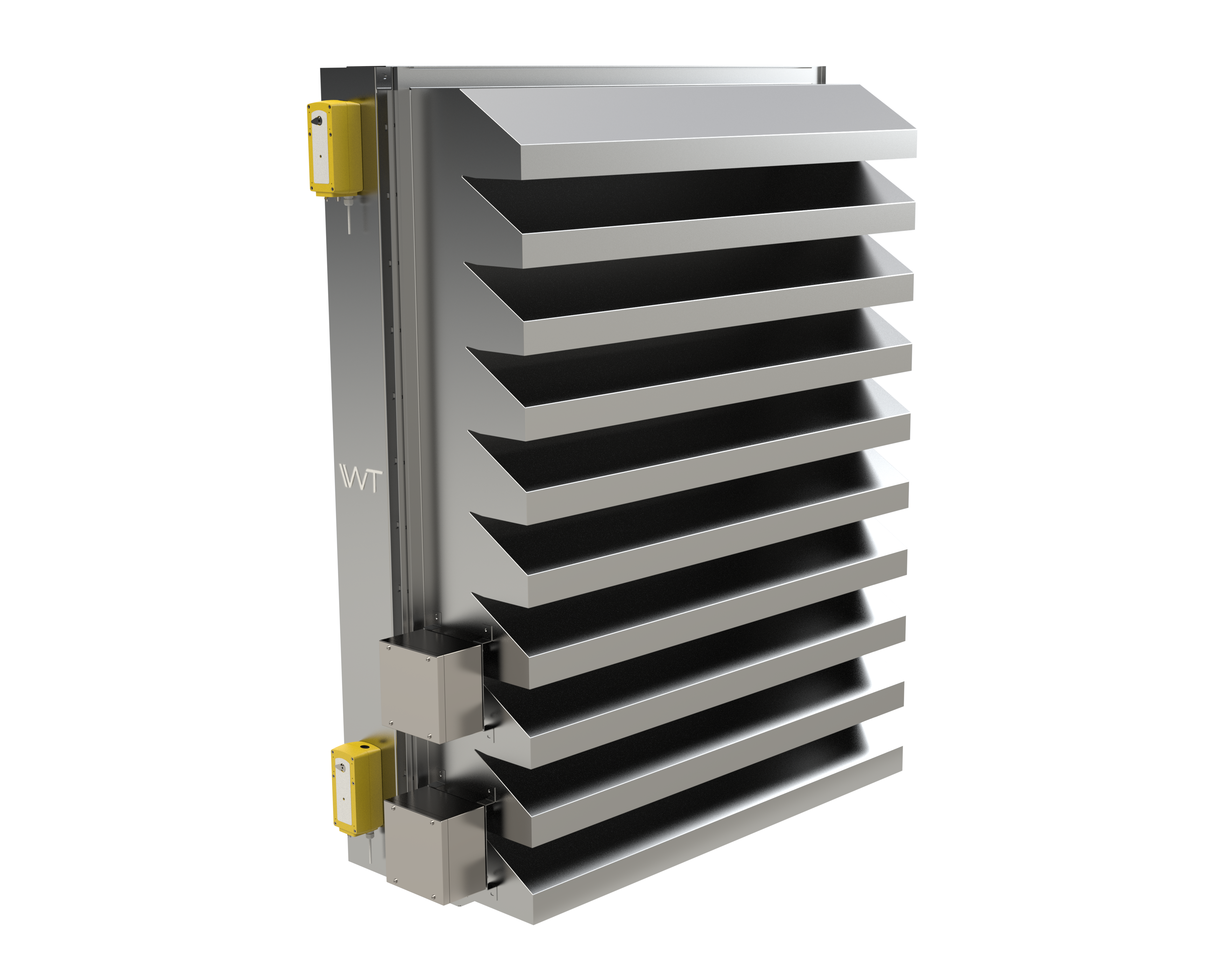

Model GL — воздухоприемное устройство жесткой сборной или сварной конструкции, предназначенное для установки на заборе приточного воздуха и удалении вытяжного. Рекомендовано к применению на объектах, испытывающих высокую ветровую нагрузку, характеризующуюся скоростью до 40 м/с.
Model GL — воздухоприемное устройство жесткой сборной или сварной конструкции, предназначенное для установки на заборе приточного воздуха и удалении вытяжного. Рекомендовано к применению на объектах, испытывающих высокую ветровую нагрузку, характеризующуюся скоростью до 40 м/с. Подходит для эксплуатации в самых суровых погодных условиях, поскольку дополнительно может быть укомплектовано элементами электрического обогрева жалюзи, предотвращающими образование наледи и перекрытие рабочего сечения. По запросу возможно изготовление воздухоприемных устройств нестандартных размеров. Воздухоприемные устройства Model GL совместимы с клапанами серии Model ZS, каплеуловителями Model GD и решетками Model GR, что позволяет создавать комплексные решения по забору воздуха, выполняющие функции по удалению влаги, отсечению воздушного потока и защите вентиляционных каналов от проникновения птиц.
Корпус:
• Окрашенная сталь С4, С5-I, C5‑M
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу
Жалюзи:
• Окрашенная сталь С3, С4, С5-I, C5‑M
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу
• Сертификация Bureau Veritas, TUV
• Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
• Минимальный размер секции: 200 (W) × 200 (H) мм
• Максимальный размер секции: 1500 (W) × 2000 (H) мм
• Ассортимент модульных конструкций больших размеров
• Рекомендуемая скорость воздуха в воздуховоде 2,5 м/с
• Максимальная скорость воздуха в воздуховоде 15 м/с
• Рабочая температура от –50 до +80 °C (может варьироваться в зависимости от установленных компонентов)
• Низкотемпературное исполнение по запросу
• Толщина металла рамы 3–5 мм
• Возможность сверловки фланцев по стандарту ISO 15138
• Нестандартные размеры, толщина элементов решетки, сверловка и ширина фланцев доступны по запросу
• Опциональный саморегулирующийся нагревательный кабель
• Распределительная коробка в комплекте при заказе греющего кабеля
Воздухозаборное устройство Model GL, как правило, является первичным элементом приточной системы и служит для защиты от осадков, предохраняя ее от ветровых потоков, содержащих капельную влагу, пыль или снег. При совместном применении с решеткой Model GR устройство обеспечивает рассечение потока воздуха и способствует его выравниванию
