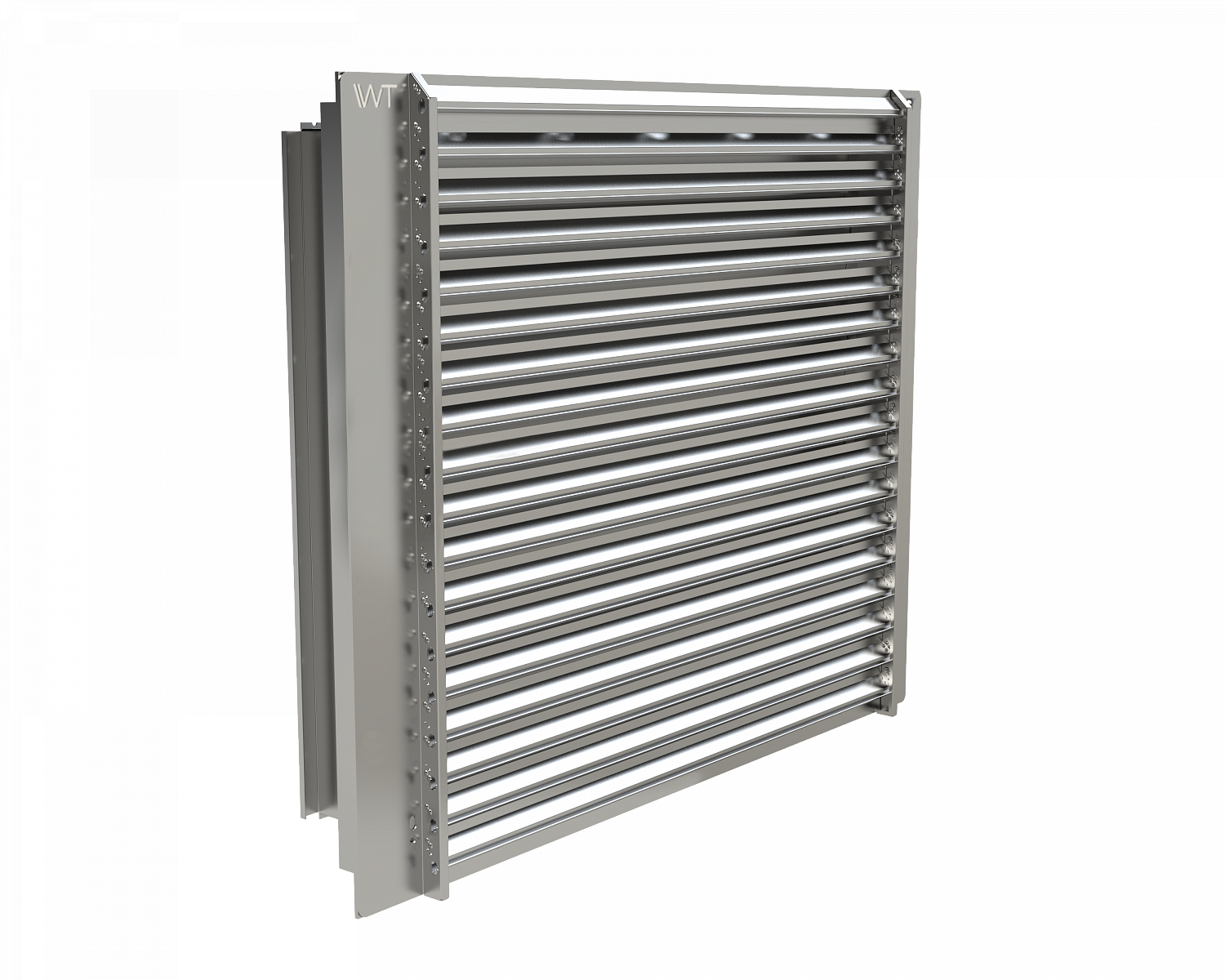

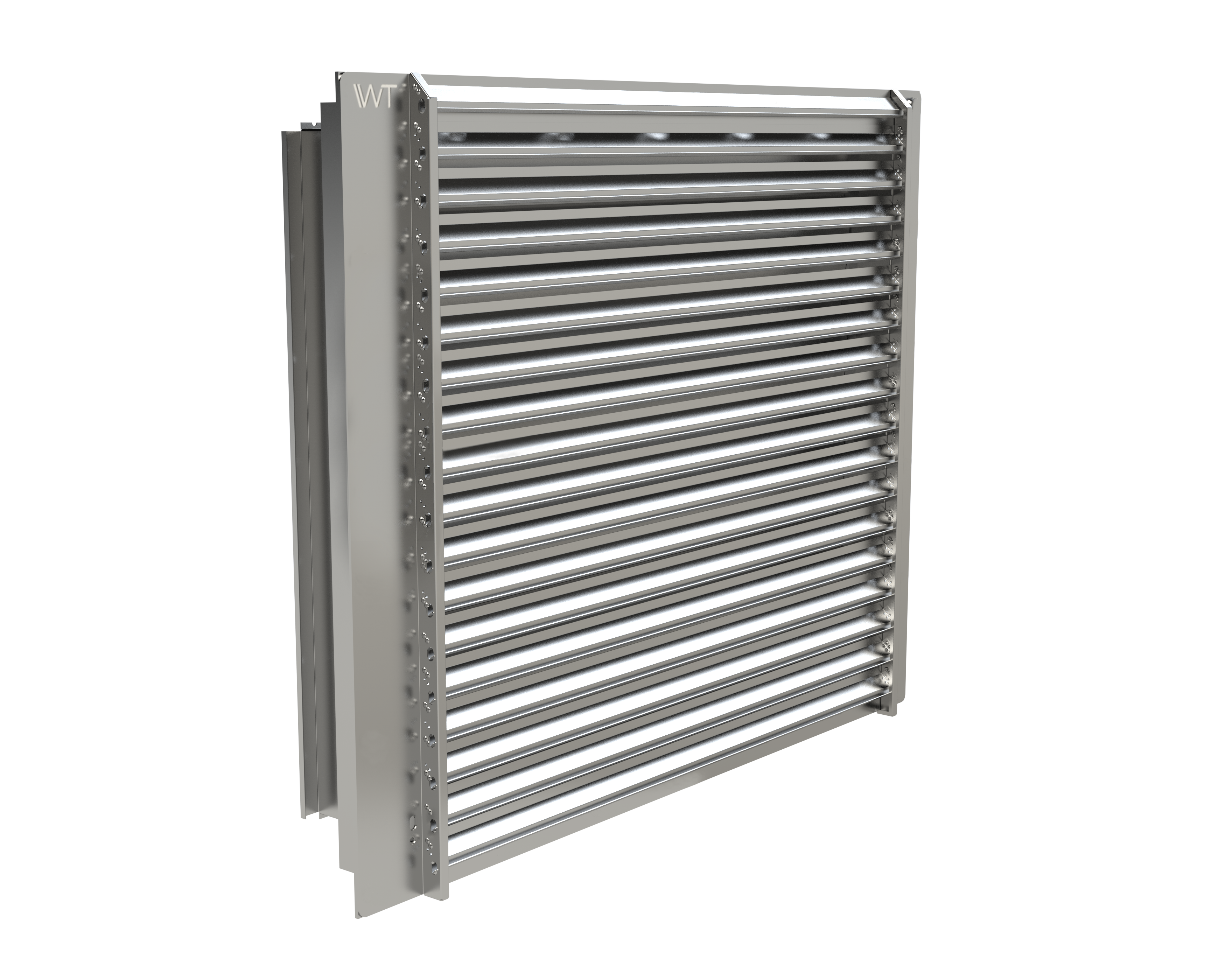

Model GR
Model GR — наружная решетка жесткой сборной конструкции, предназначенная для установки на заборе приточного воздуха и удалении вытяжного.
Model GR — наружная решетка жесткой сборной конструкции, предназначенная для установки на заборе приточного воздуха и удалении вытяжного. Рекомендована к применению на объектах с высокой коррозионной активностью. При необходимости комплектуется элементами электрического обогрева ламелей и сеткой. На случай использования изделия для распределения воздуха в помещении предусмотрены дополнительные поворотные лопатки симметричного раскрытия, обеспечивающие регулирование расхода воздуха. По запросу возможно изготовление решеток нестандартных размеров. Решетка Model GR подходит для монтажа на воздуховодах. Она также совместима с клапанами серии Model ZS и каплеуловителями Model GD, что позволяет создавать комплексные решения по забору воздуха, выполняющие функции по удалению влаги, отсечению воздушного потока и защите вентиляционных каналов от проникновения птиц.
Корпус:
• Окрашенная сталь С4, С5-I, C5‑M
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу
Жалюзи:
• Окрашенная сталь С4, С5-I, C5‑M
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу
• Сертификация Bureau Veritas, TUV
• Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
• Минимальный размер секции: 200 (W) × 200 (H) мм
• Максимальный размер секции: 1500 (W) × 2000 (H) мм
• Ассортимент модульных конструкций больших размеров
• Рекомендуемая скорость воздуха в воздуховоде 2,5 м/с
• Максимальная скорость воздуха в воздуховоде 15 м/с
• Рабочая температура от –50 до +80 °C (может варьироваться в зависимости от установленных компонентов)
• Низкотемпературное исполнение по запросу
• Толщина металла рамы и жалюзи 2–3 мм
• Возможность сверловки фланцев по стандарту ISO 15138
• Нестандартные размеры, толщина элементов решетки, сверловка и ширина фланцев по запросу
• Специальная конструкция переднего края ламелей решетки, предусматривающая сбор влаги и ее отведение через отверстия в боковой стенке и тем самым исключающая попадание капель в воздушный поток
• Опциональный саморегулирующийся нагревательный кабель
• Распределительная коробка в комплекте при заказе греющего кабеля
• Возможность комплектации сеткой
Наружная решетка Model GR, как правило, служит первичным элементом воздухоприемного устройства на приточных и вытяжных каналах. Помимо предотвращения попадания осадков в системы вентиляции и кондиционирования воздуха, она защищает их от проникновения птиц.
