    Model DG-8

    • Главная
    • Продукты
    • Воздушные клапаны
    • Газоплотный
    • Model DG-8
    Цель нашей компании —
    предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

    • Model DG-8
    Под заказ
    Нефтегаз, энергетика и нефтехимия

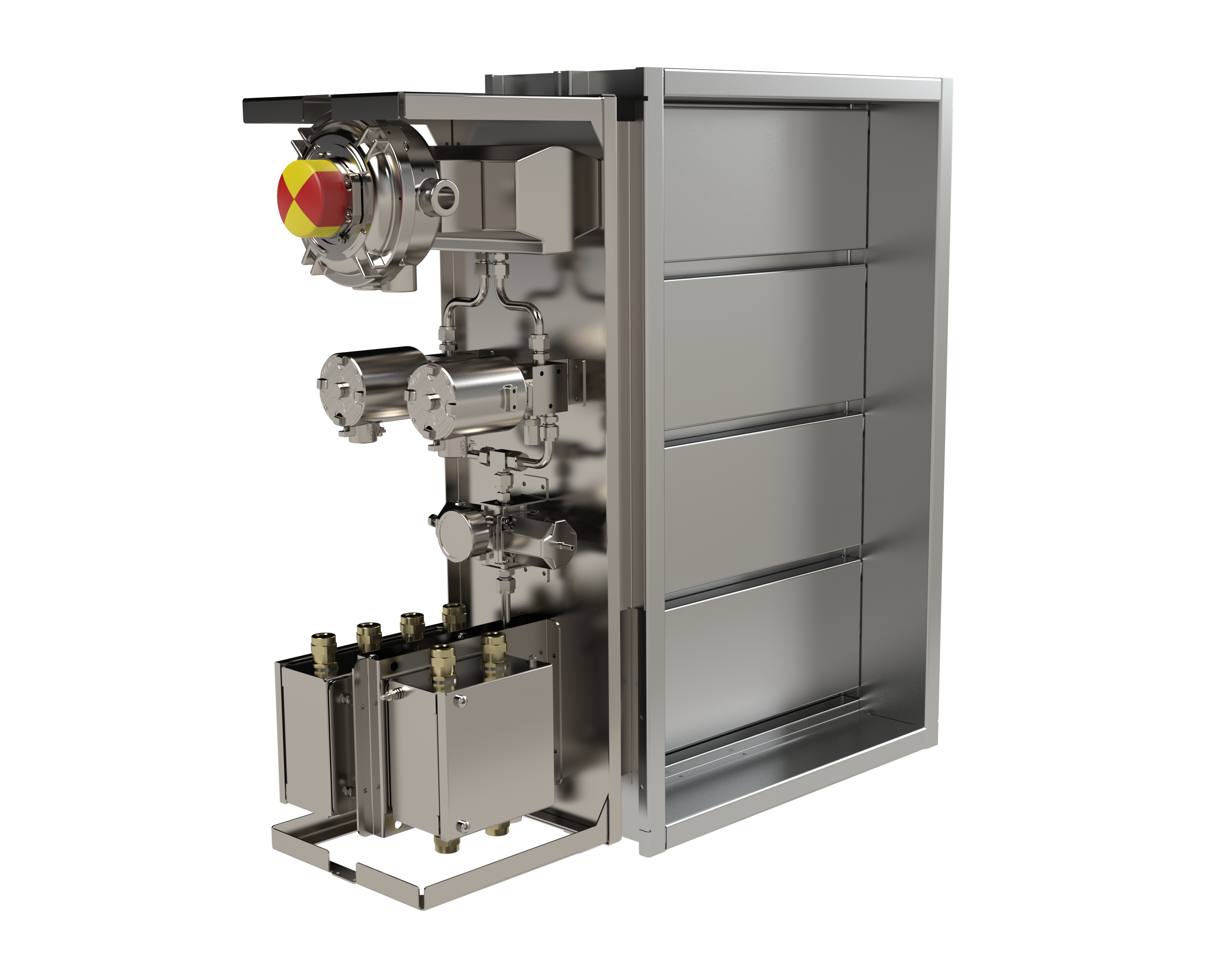

    Model DG-8 — это клапан, разработанный специально для нефтегазовой и химической промышленности, с целью предотвращения распространения огня и газов по воздуховодам.

    Отправить запрос
    • Общее
    • Материалы
    • Техническое описание
    • Комплектация
    • Принцип действия

    Клапан Model DG разработан специально для нефтегазовой и химической промышленности и служит для предотвращения распространения огня и газов по воздуховодам, выполняя функции отсечного клапана в случае распространения газов. Клапан обеспечивает высокую степень пожарной безопасности. Он подходит для монтажа на воздуховодах, внешних и внутренних перекрытиях и допускает установку в любом положении. Индикатор положения «открыто-закрыто» виден снаружи клапана. По запросу возможно изготовление клапанов нестандартных размеров. Model DG — это универсальный клапан для использования как в безопасных, так и в опасных зонах. Предлагаемые клапаны отличаются большой вариативностью схем управления и включают широкий спектр конфигураций, от элементарных решений до сертифицированных на соответствие уровню SIL 2 комплектов, надежность которых крайне критична.

    Корпус:
    • Окрашенная или оцинкованная сталь
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
    • Специальные материалы по запросу

    Лопатки:
    • Окрашенная или оцинкованная сталь
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
    • Специальные материалы по запросу

    Подшипники:
    • Бронза (самосмазывающийся подшипник)
    • Нержавеющая сталь

    Вал:
    • Нержавеющая сталь

    • Предел огнестойкости: EI 90, EI 120, EI 180
    • Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
    • Оценка надежности: SIL 2
    • Утечка через лопатки: класс 3 согласно EN1751:2014
    • Минимальный размер секции: 150 (W) × 150 (H) мм
    • Максимальный размер секции: 1000 (W) × 1500 (H) мм
    • Ассортимент модульных конструкций больших размеров
    • Максимальное давление в воздуховоде 5000 Па
    • Рабочая температура от –50 до +80 °C
    • Расширяемое при тепловом воздействии в случае пожара уплотнение
    • Толщина металла корпуса 3 мм
    • Лопатки из двух листов типа «сэндвич» толщиной 1 мм
    • Возможность сверловки фланцев по стандарту ISO 15138
    • Нестандартные размеры, толщина элементов клапана и сверловка фланцев по запросу

    • Пневматические и электрические органы управления
    • Электропривод на 24 В AC/DC, 230 В AC, 24–240 В AC/DC с пружинным возвратом и встроенными концевыми выключателями «открыто-закрыто»
    • Возможность комплектации электропривода дополнительными переключателями
    • Возможность установки привода со временем срабатывания в одну секунду
    • Распределительная коробка в комплекте
    • Разделение сигналов и питания по разным клеммным коробкам по требованию
    • Опциональный саморегулирующийся нагревательный кабель (в местах примыкания лопаток)

    • В аварийной ситуации питание электропривода с пружинным возвратом отключается, в результате чего пружина закрывает лопатки клапана. Он автоматически открывается, когда подача рабочего напряжения на привод восстанавливается
    • Если используется реверсивный электропривод, управление лопатками клапана осуществляется путем подачи напряжения на соответствующие группы контактов
    • При возникновении аварии подача воздуха на пневматический привод с пружинным захватом прекращается, в результате чего пружина закрывает лопатки клапана. Он открывается автоматически, когда подача воздуха на привод восстанавливается

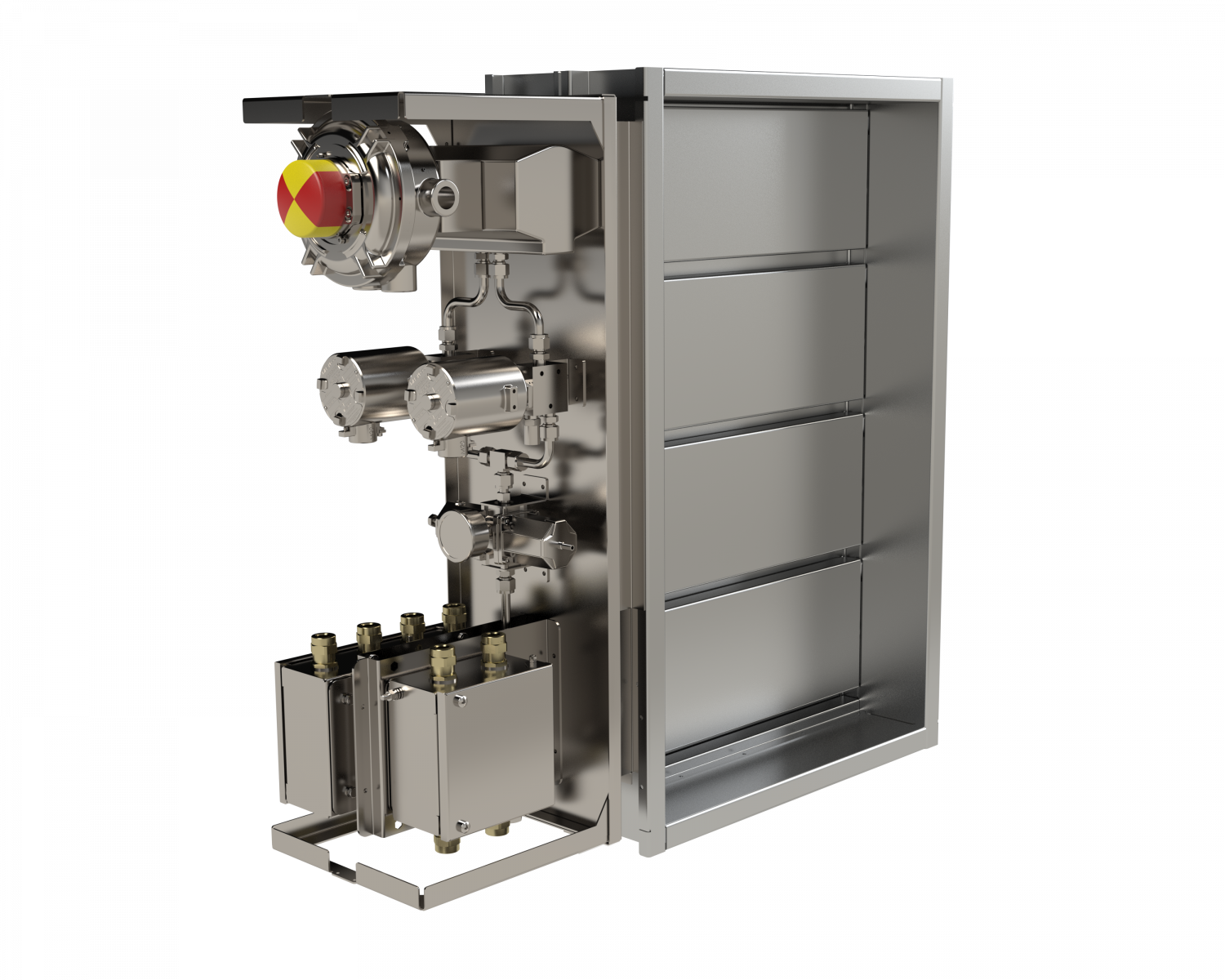

    Фотогалерея
    • Model DG-8
