    Model ZS-8

    • Главная
    • Продукты
    • Воздушные клапаны
    • Отсечной
    • Model ZS-8
    Цель нашей компании —
    предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

    • Model ZS-8
    Под заказ
    Нефтегаз, энергетика и нефтехимия
    Well Technology Chicago Blower

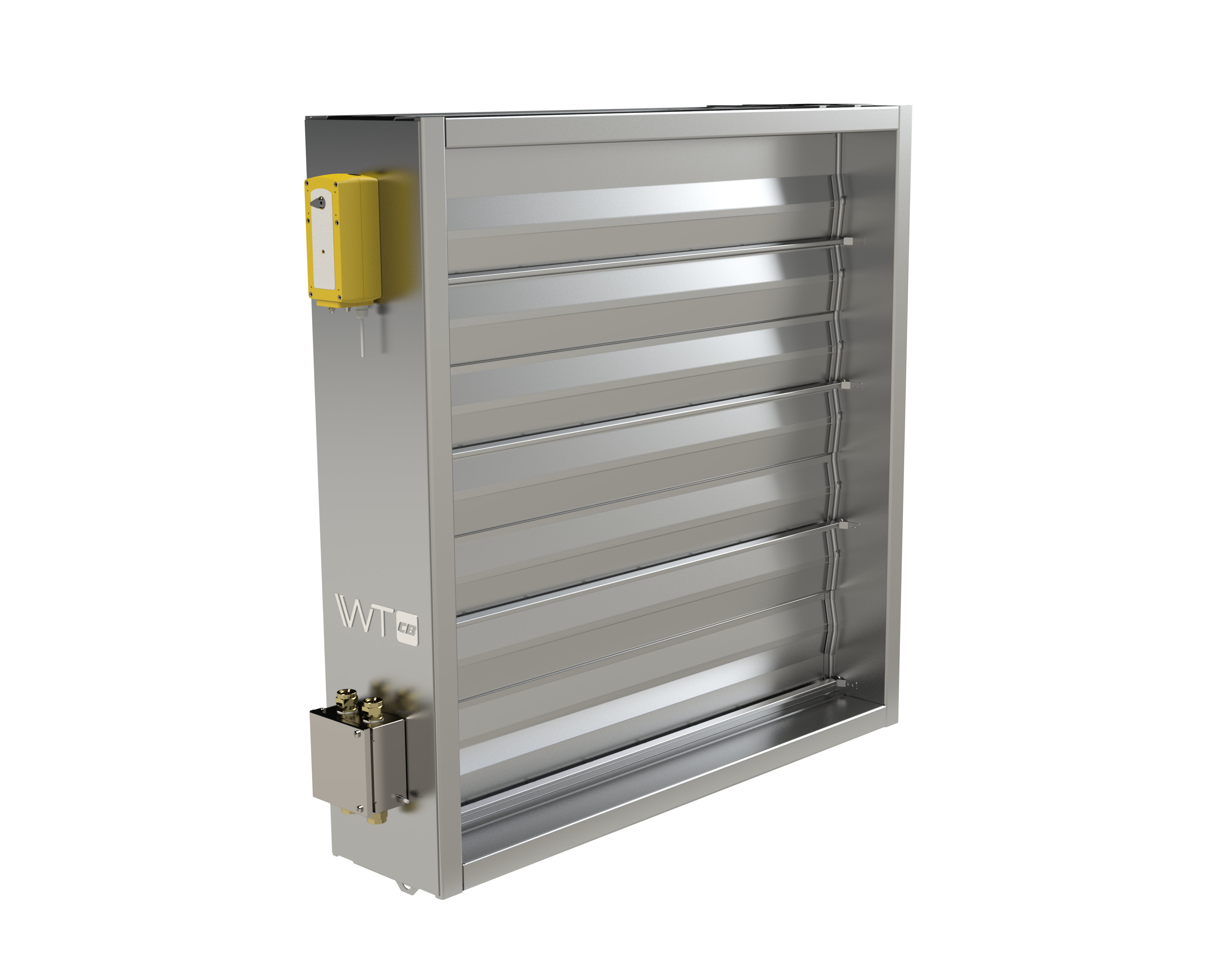

    Клапан Model ZS-8 используется для отсечения и балансировки воздушного потока.
    Отправить запрос
    • Общее
    • Материалы
    • Техническое описание
    • Комплектация
    • Принцип действия
    Клапан Model ZS используется для отсечения и балансировки воздушного потока. Устройство обеспечивает плотность отсекаемого контура, что особенно важно в нефтегазовой и химической промышленности. Благодаря симметричному раскрытию и аэродинамической форме лопаток, поток регулируется плавно, а сам клапан не вызывает значительных потерь давления в открытом положении. Индикатор положения «открыто закрыто» виден снаружи клапана. По запросу возможно изготовление клапанов нестандартных размеров. Model ZS — это универсальное устройство для использования как в безопасных, так и в опасных зонах. Конфигурация клапанов подбирается в соответствии с индивидуальными требованиями — от базовых решений с простыми схемами управления до сертифицированных на соответствие уровню SIL 2 сборок, надежность которых крайне критична.

    Корпус:
    • Окрашенная или оцинкованная сталь
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
    • Специальные материалы по запросу

    Подшипники:
    • Бронза (самосмазывающийся подшипник)
    • Нержавеющая сталь

    Лопатки:
    • Окрашенная или оцинкованная сталь
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
    • Специальные материалы по запросу

    Вал:
    • Нержавеющая сталь

    • Сертификация Bureau Veritas, TUV
    • Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
    • Оценка надежности: SIL 2
    • Утечка через лопатки: класс 3 согласно EN1751:2014
    • Минимальный размер секции: 200 (W) × 200 (H) мм
    • Максимальный размер секции: 1200 (W) × 1600 (H) мм
    • Ассортимент модульных конструкций больших размеров
    • Максимальное давление в воздуховоде 5000 Па
    • Максимальная скорость воздуха в воздуховоде 15 м/с
    • Рабочая температура от –50 до +80 °C (может варьироваться в зависимости от установленных компонентов)
    • Низкотемпературное исполнение по запросу
    • Толщина металла корпуса 2–3 мм
    • Лопатки с уплотнениями из пружинной нержавеющей стали для снижения уровня утечки в нормальных условиях
    • Аэродинамическая форма лопаток
    • Цельная ось вращения, проходящая по всей длине лопатки (лопатки вращаются в подшипниковых узлах)
    • Нестандартные размеры, толщина элементов клапана и сверловка фланцев по запросу

    • Пневматические, электрические и ручные органы управления
    • Электропривод на 24 В AC/DC, 230 В AC, 24–240 В AC/DC с пружинным возвратом
    • Возможность комплектации дополнительными переключателями
    • Возможность установки привода со временем срабатывания в одну секунду
    • Распределительная коробка в комплекте
    • Разделение сигналов и питания по разным клеммным коробкам по требованию
    • Опциональный саморегулирующийся нагревательный кабель

    Model ZS в рабочем положении открыт. Клапан закрывается посредством пружины при отключении напряжения. При возобновлении подачи напряжения на исполнительный механизм клапан открывается.
