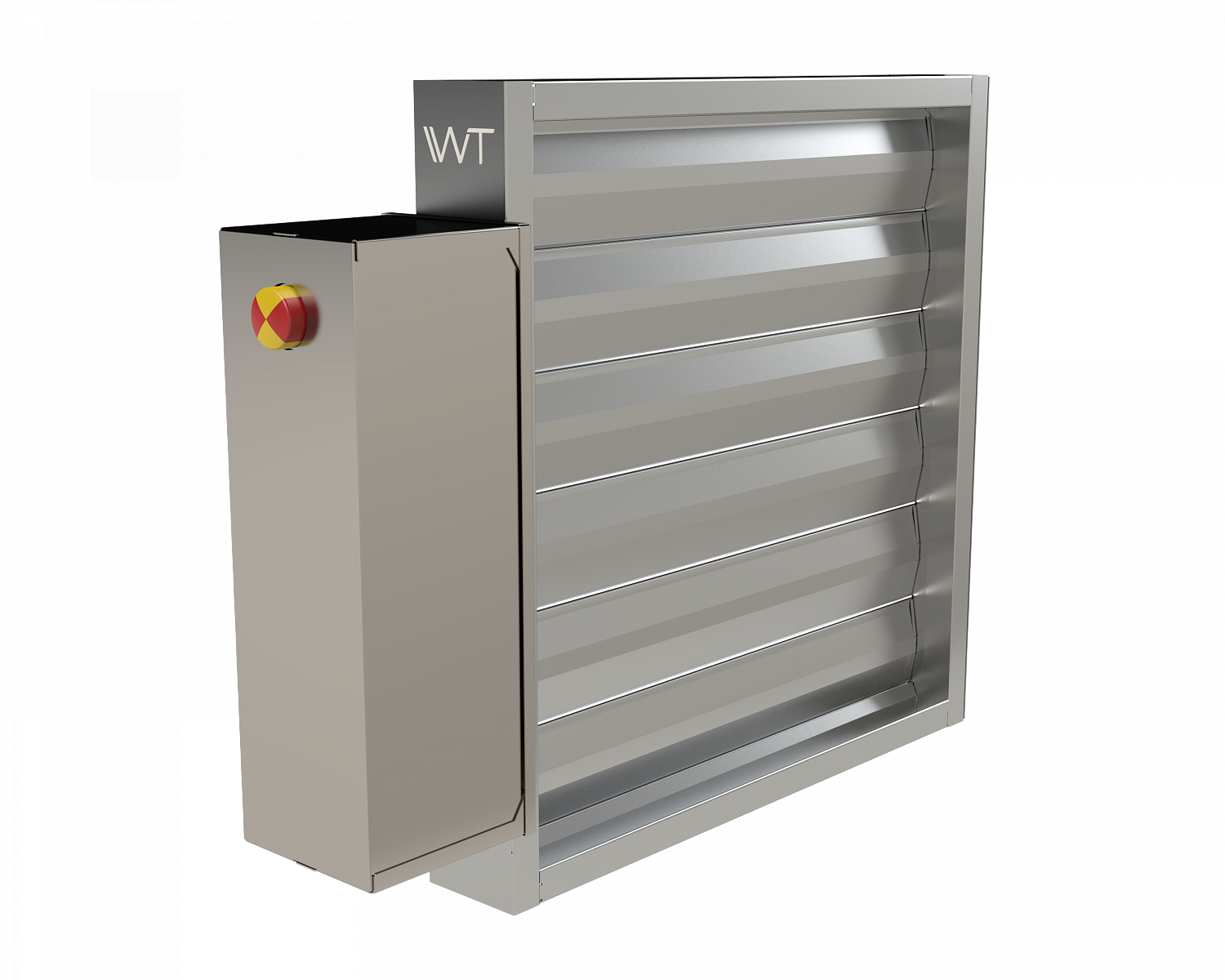

Model DF-8

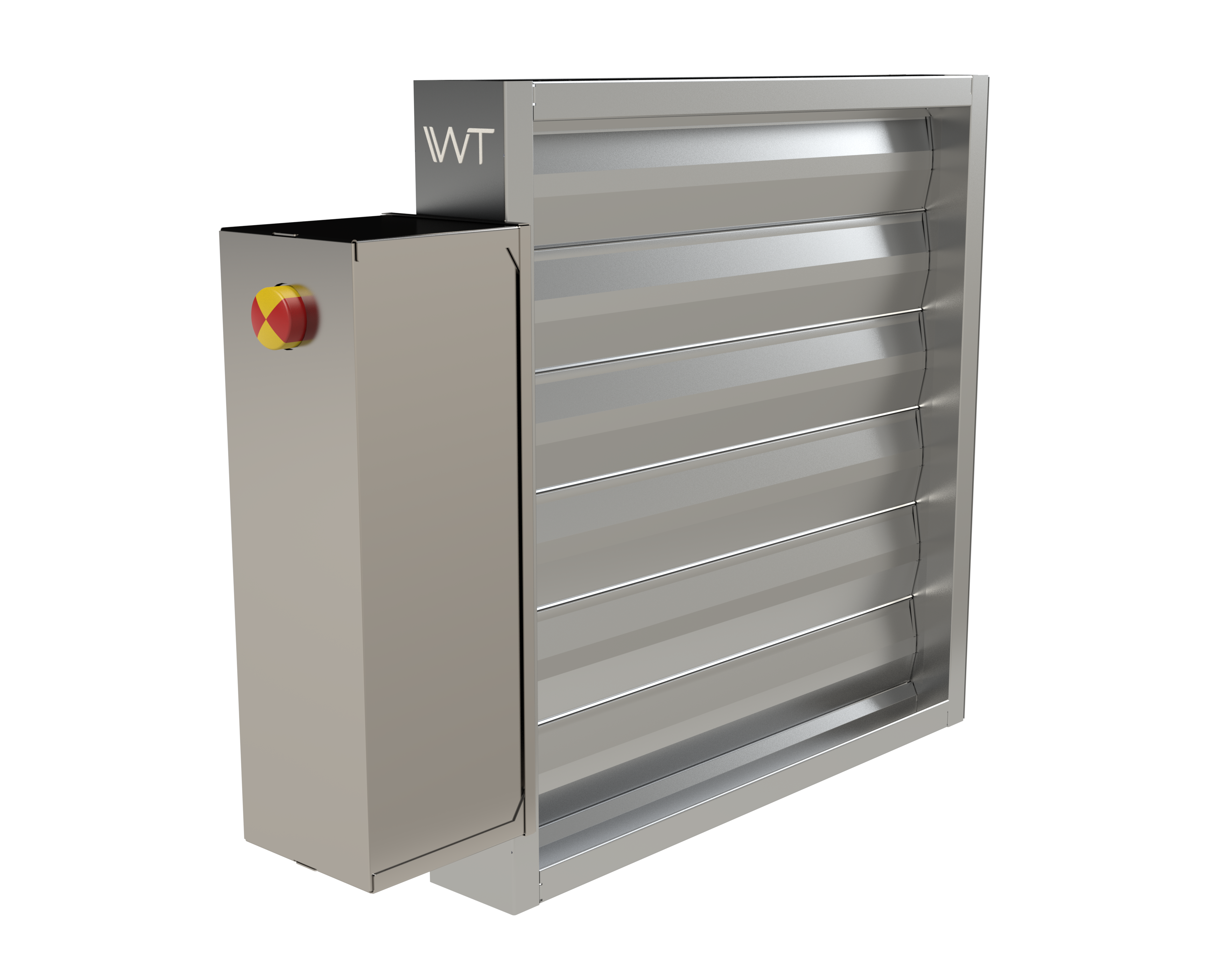

Клапан Model DF-8 разработан специально для нефтегазовой и химической промышленности и предназначен для предотвращения распространения огня по воздуховодам.
Клапан Model DF предназначен для предотвращения распространения огня по воздуховодам. Он обеспечивает высокую степень пожарной безопасности. Простота его конструкции способствует долговечности и надежности в период эксплуатации. Клапан подходит для монтажа на воздуховодах, внешних и внутренних перекрытиях и допускает установку в любом положении. Индикатор положения «открыто-закрыто» виден снаружи клапана. В открытом положении устройство характеризуется минимальными потерями давления, оказывающими незначительное воздействие на поток. По запросу возможно изготовление клапанов нестандартных размеров. Model DF — это универсальный клапан для использования как в безопасных, так и в опасных зонах. Предлагаемые клапаны отличаются большой вариативностью схем управления и включают широкий спектр конфигураций, от элементарных решений до сертифицированных на соответствие уровню SIL 2 комплектов, к которым предъявляются самые строгие требования по надежности.
- Корпус из оцинкованной стали (в стандартном исполнении).
- Заслонка из противопожарного безасбестового материала PROMAT, состоящего из минеральных волокон.
- Тепловые плавкие предохранители из пластин латуни толщиной 0,5 мм.
- Гальванически оцинкованный соединяющий материал.
- Гальванически оцинкованные пружины.
- Предел огнестойкости: EI 90, EI 120, EI 180.
- Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ.
- Оценка надежности: SIL 2.
- Герметичность лопаток: класс 2 согласно EN1751:2014.
- Расширяемое при тепловом воздействии в случае пожара уплотнение.
- Максимальная скорость воздуха в сечении 12 м/с.
- Рабочая температура от –50 до +80 °C.
- Низкотемпературное исполнение по запросу.
- Размеры клапана прямоугольного сечения: 100 (W) × 100 (H) мм (минимальный размер секции), 1600 (W) × 1000 (H) мм (максимальный размер секции).
- Размеры клапана круглого сечения 100–1000 мм.
- Ассортимент модульных конструкций больших размеров.
- Максимальное давление в воздуховоде 1500 Па.
- Электропривод на 24 В AC/DC, 230 В AC, 24–240 В AC/ DC с пружинным возвратом и встроенными концевыми выключателями «открыто-закрыто».
- Возможность комплектации электропривода дополнительными переключателями.
- Возможность установки привода со временем срабатывания в одну секунду.
- Разделение сигналов и питания по разным клеммным коробкам по требованию.
- Опциональный саморегулирующийся нагревательный кабель.
- Пневматические органы управления по требованию
- В аварийной ситуации питание электропривода с пружинным возвратом отключается, в результате чего он закрывает клапан. При подаче напряжения клапан автоматически открывается.
- Если клапан снабжен реверсивным электроприводом, управление клапаном осуществляется путем подачи напряжения на соответствующие группы контактов.
- • При возникновении аварии подача воздуха на пневматический привод с пружинным возвратом отключается, в результате чего пружина закрывает клапан. Он автоматически открывается при возобновлении подачи воздуха.
- • Если используется пневматический реверсивный привод, управление клапаном осуществляется путем подачи воздуха на соответствующие линии «открыто-закрыто».
