    Model DF

    • Главная
    • Продукты
    • Воздушные клапаны
    • Противопожарный
    • Model DF
    Цель нашей компании —
    предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

    • Model DF
    Под заказ

    Клапан Model DF предназначен для предотвращения распространения огня по воздуховодам. Он обеспечивает высокую степень пожарной безопасности. Простота его конструкции способствует долговечности и надежности в период эксплуатации. Клапан подходит для монтажа на воздуховодах, внешних и внутренних перекрытиях и допускает установку в любом положении.

    Отправить запрос
    • Общее
    • Материалы
    • Техническое описание
    • Комплектация
    • Принцип действия

    Клапан Model DF предназначен для предотвращения распространения огня по воздуховодам. Он обеспечивает высокую степень пожарной безопасности. Простота его конструкции способствует долговечности и надежности в период эксплуатации. Клапан подходит для монтажа на воздуховодах, внешних и внутренних перекрытиях и допускает установку в любом положении. Индикатор положения «открыто-закрыто» виден снаружи клапана. В открытом положении устройство характеризуется минимальными потерями давления, оказывающими незначительное воздействие на поток. По запросу возможно изготовление клапанов нестандартных размеров.

    Model DF — это универсальный клапан для использования как в безопасных, так и в опасных зонах. Предлагаемые клапаны отличаются большой вариативностью
    схем управления и включают широкий спектр конфигураций, от элементарных решений до сертифицированных на соответствие уровню SIL 2 комплектов, к которым предъявляются самые строгие требования по надежности.

    • Корпус из оцинкованной стали (в стандартном исполнении).
    • Заслонка из противопожарного безасбестового материала PROMAT, состоящего из минеральных волокон.
    • Тепловые плавкие предохранители из пластин латуни толщиной 0,5 мм.
    • Гальванически оцинкованный соединяющий материал.
    • Гальванически оцинкованные пружины.

    • Предел огнестойкости: EI 90, EI 120, EI 180.
    • Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ.
    • Оценка надежности: SIL 2.
    • Герметичность лопаток: класс 2 согласно EN1751:2014.
    • Расширяемое при тепловом воздействии в случае пожара уплотнение.
    • Максимальная скорость воздуха в сечении 12 м/с.
    • Рабочая температура от –50 до +80 °C.
    • Низкотемпературное исполнение по запросу.

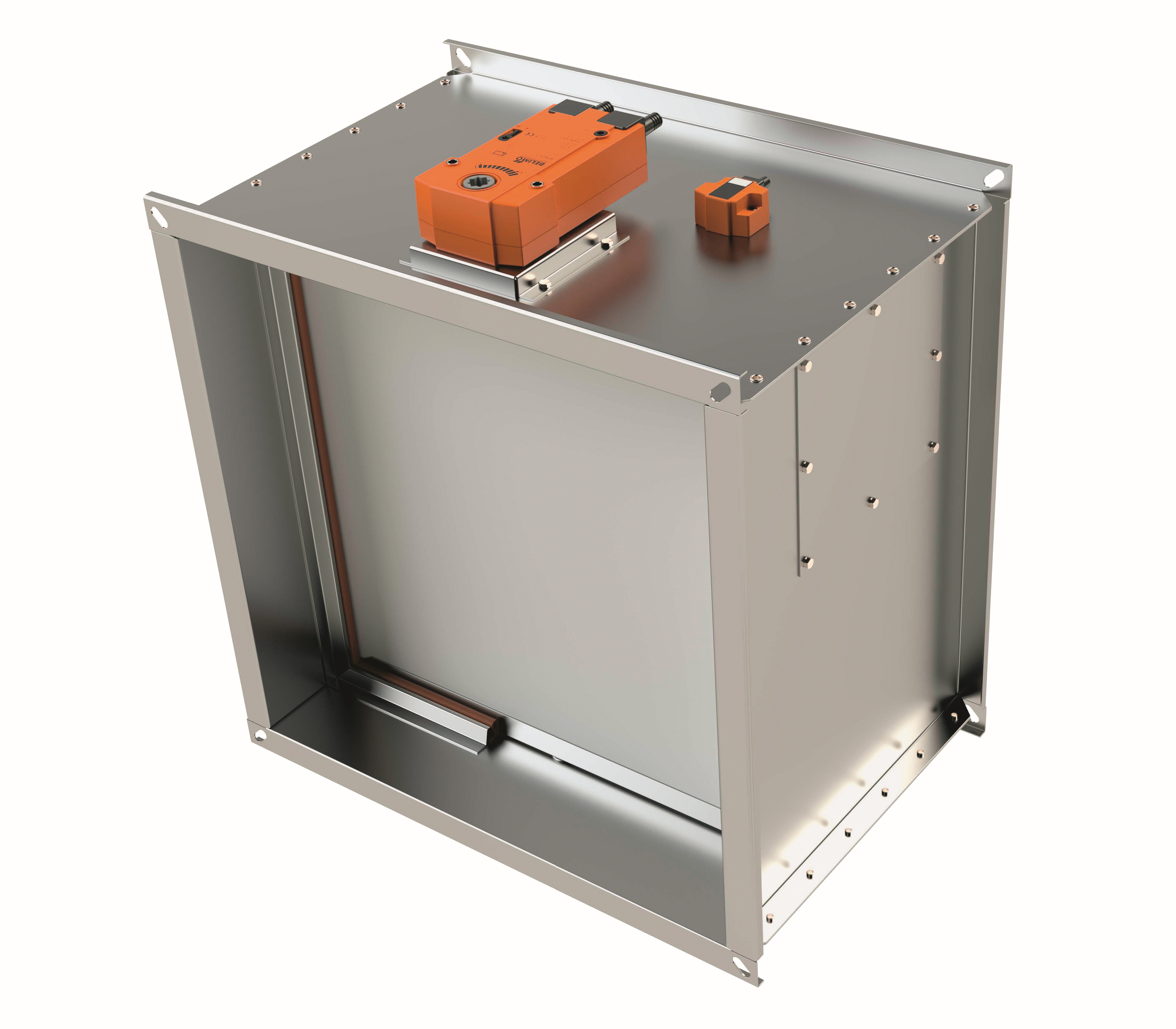

    • Размеры клапана прямоугольного сечения:100 (W) × 100 (H) мм (минимальный размер секции), 1600 (W) × 1000 (H) мм (максимальный размер секции).

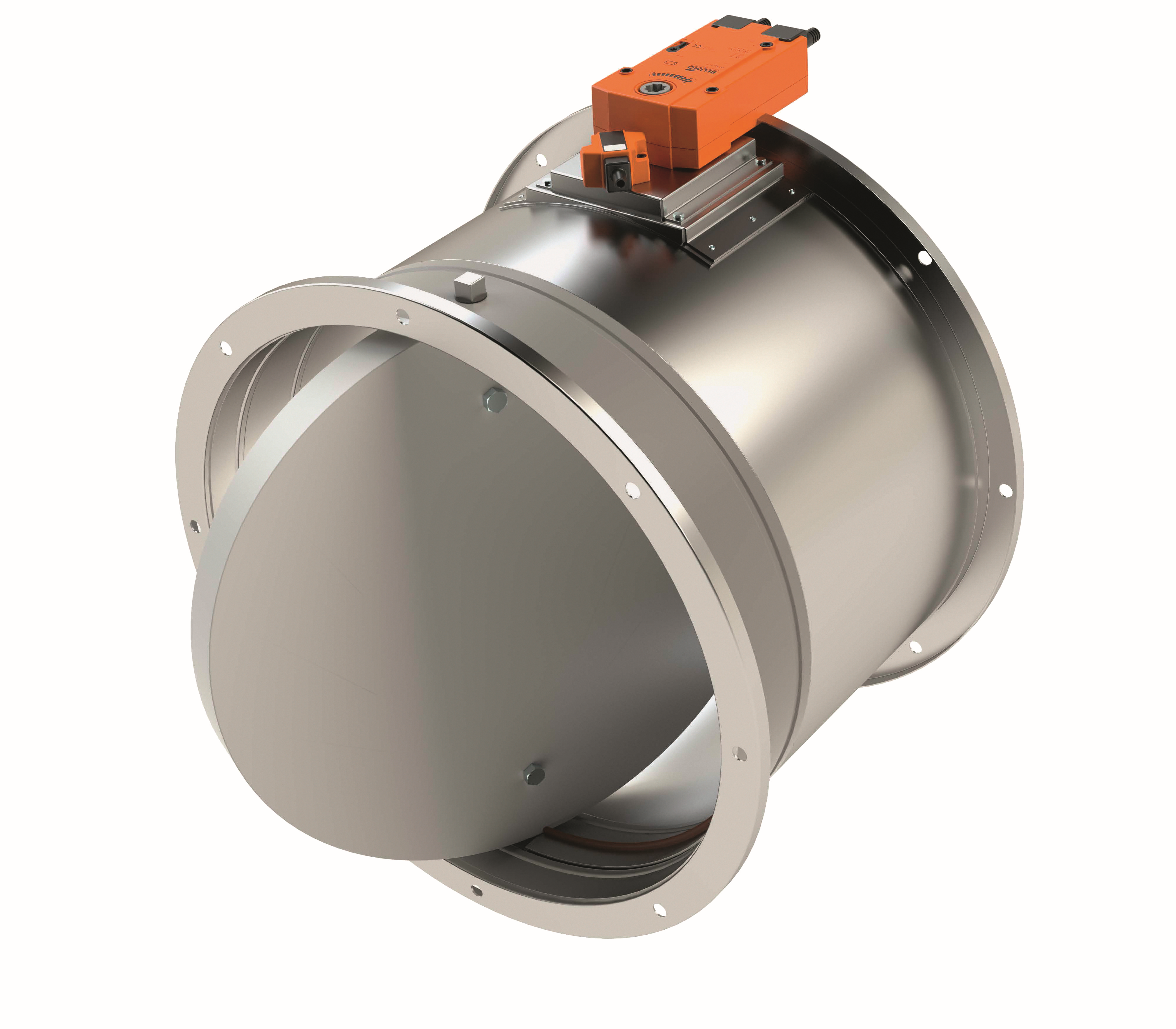

    • Размеры клапана круглого сечения 100–1000 мм. •
     Ассортимент модульных конструкций больших размеров.
    • Максимальное давление в воздуховоде 1500 Па.



    • Электропривод на 24 В AC/DC, 230 В AC, 24–240 В AC/DC с пружинным возвратом и встроенными концевыми выключателями «открыто-закрыто».
    • Возможность комплектации электропривода дополнительными переключателями.
    • Возможность установки привода со временем срабатывания в одну секунду.
    • Разделение сигналов и питания по разным клеммным коробкам по требованию.
    • Опциональный саморегулирующийся нагревательный кабель.
    • Пневматические органы управления по требованию.

    • В аварийной ситуации питание электропривода с пружинным возвратом отключается, в результате чего он закрывает клапан. При подаче напряжения клапан
    автоматически открывается.
    • Если клапан снабжен реверсивным электроприводом, управление клапаном осуществляется путем подачи напряжения на соответствующие группы контактов.
    • При возникновении аварии подача воздуха на пневматический привод с пружинным возвратом отключается, в результате чего пружина закрывает клапан. Он автоматически открывается при возобновлении подачи воздуха.
    • Если используется пневматический реверсивный привод, управление клапаном осуществляется путем подачи воздуха на соответствующие линии «открыто-закрыто».


    Фотогалерея
    • Model DF
    • Model DF
    • Model DF
    • Model DF
