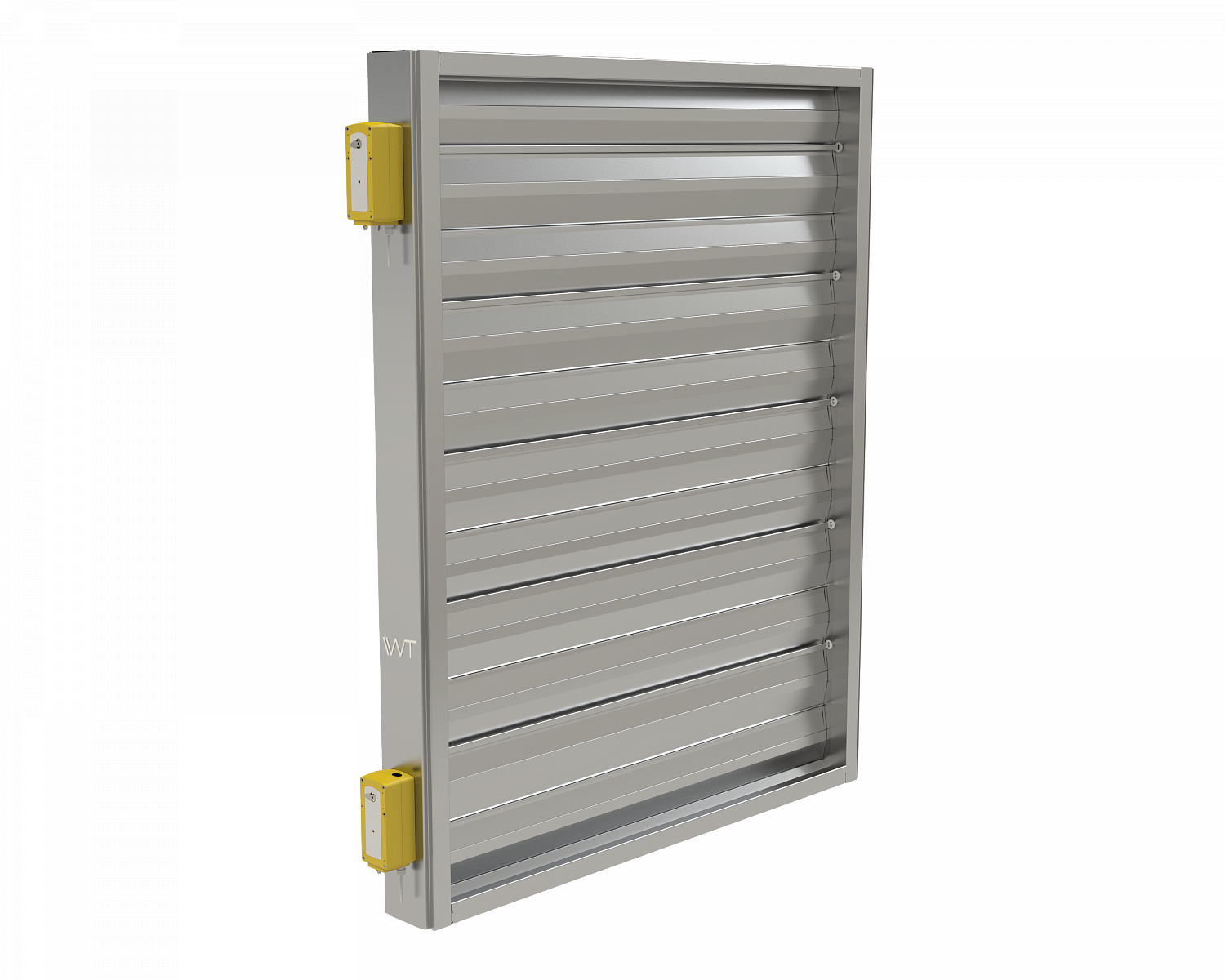

    Model ZM-8

    • Главная
    • Продукты
    • Воздушные клапаны
    • Регулирующий
    • Model ZM-8
    Цель нашей компании —
    предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

    • Model ZM-8
    Под заказ
    Нефтегаз, энергетика и нефтехимия

    Model ZM-8 — клапан, обеспечивающий регулирование расхода воздушного потока и балансировку скоростей для уравновешивания системы. Возможна комплектация ручным приводом и приводом плавного регулирования.

    Отправить запрос
    • Характеристики
    • Общее
    • Материалы
    • Техническое описание
    • Комплектация
    • Принцип действия
    Характеристики
    Давление, Па 2500

    Клапан Model ZM обеспечивает регулирование расхода воздушного потока и балансировку скоростей для уравновешивания системы, в которой он установлен. Возможна комплектация устройства ручным приводом и приводом плавного регулирования. Благодаря симметричному раскрытию и аэродинамической форме лопаток, поток регулируется плавно, а сам клапан не вызывает значительных потерь давления в открытом положении. Индикатор положения «открыто-закрыто» виден снаружи клапана. По запросу возможно изготовление клапанов нестандартных размеров.

    Model ZM — это универсальное устройство для использования как в безопасных, так и в опасных зонах.

    Корпус:
    • Оцинкованная сталь.
    • Окрашенная сталь (любого цвета палитры RAL).
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321).
    • Специальные материалы по запросу.
    Лопатки:
    • Оцинкованная сталь.
    • Окрашенная сталь (любого цвета палитры RAL).
    • Нержавеющая сталь (AISI 304, AISI 316L, AISI 321).
    • Специальные материалы по запросу.
    Подшипники:
    • Бронза (самосмазывающийся подшипник).
    • Нержавеющая сталь.
    Вал:
    • Нержавеющая сталь.

    • Сертификация Bureau Veritas, TUV
    • Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
    • Оценка надежности: SIL 2
    • Утечка через лопатки: класс 2 согласно EN1751:2014
    • Минимальный размер секции: 200 (W) × 200 (H) мм
    • Максимальный размер секции: 1200 (W) × 1600 (H) мм
    • Ассортимент модульных конструкций больших размеров
    • Максимальное давление в воздуховоде 2500 Па
    • Максимальная скорость воздуха в воздуховоде 15 м/с
    • Рабочая температура от –50 до +80 °C
    • Толщина металла корпуса 2–3 мм
    • Аэродинамическая форма лопаток
    • Цельная ось вращения, проходящая по всей длине лопатки (лопатки вращаются в подшипниковых узлах)

    • Пневматические, электрические и ручные органы управления
    • Электропривод плавного регулирования на 24 В AC/DC, 230 В AC, 24–240 В AC/DC
    • Управление от внешнего сигнала 0 … 10 В DC и/или 4 … 20 мА
    • Разделение сигналов и питания по разным клеммным коробкам по требованию
    • Широкий ассортимент аксессуаров
    • Опциональный саморегулирующийся нагревательный кабель

    При использовании Model ZM-8 с ручным приводом для балансировки системы клапан единовременно настраивается на этапе пусконаладки на требуемый перепад давления путем неполного закрытия лопаток. Если для работы системы, в том числе и для функционирования рециркуляционного клапана, требуется автоматическая регулировка потока воздуха, изделие комплектуется пневматическим или электромеханическим приводом. Если клапан должен перекрывать канал или обеспечивать высокую плотность отсечения, рекомендуется выбрать Model ZS-8.



    Фотогалерея
    • Model ZM-8
