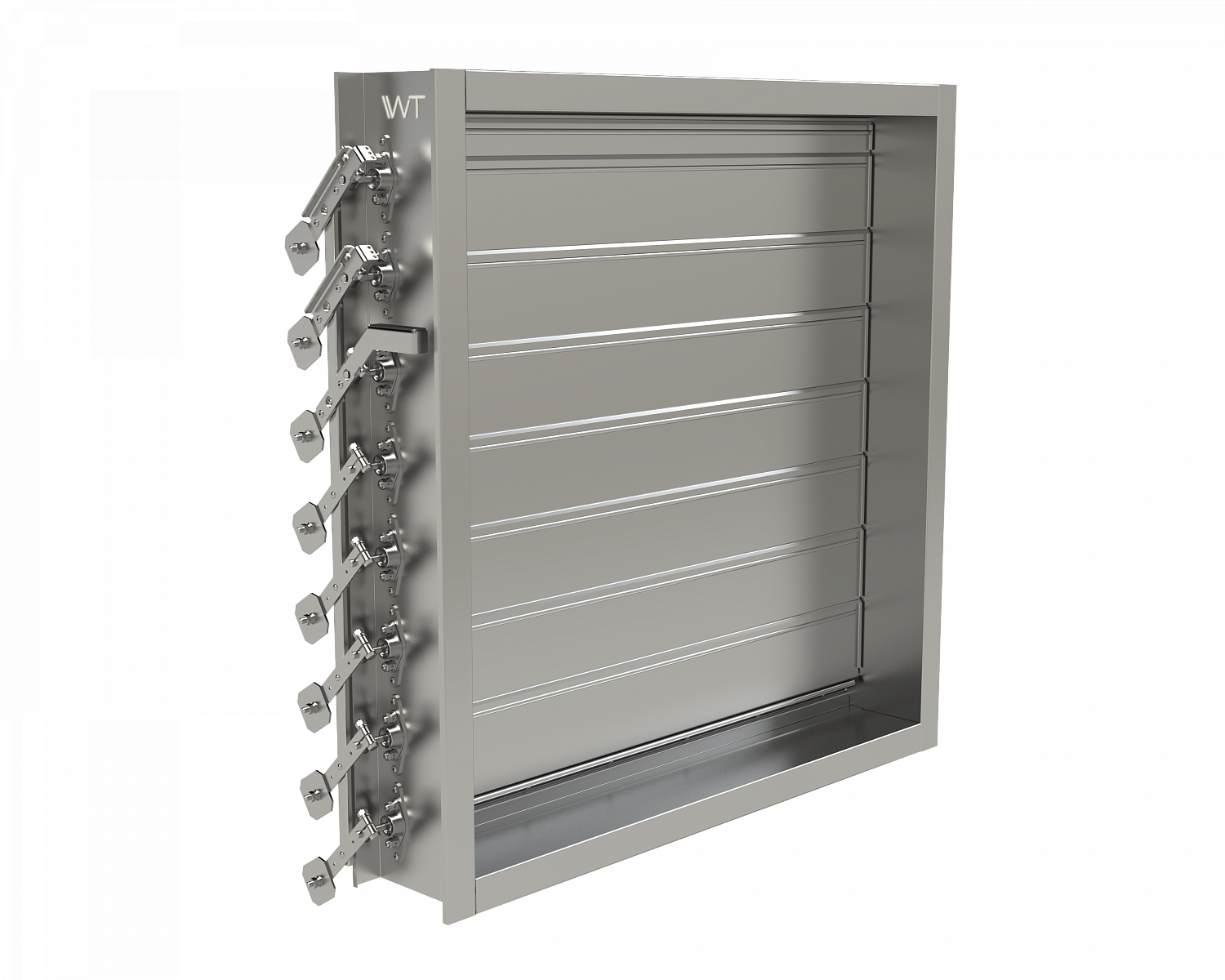

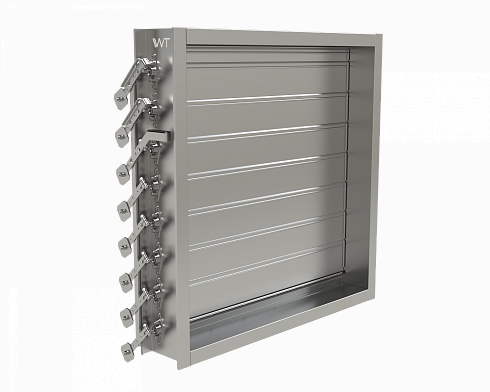

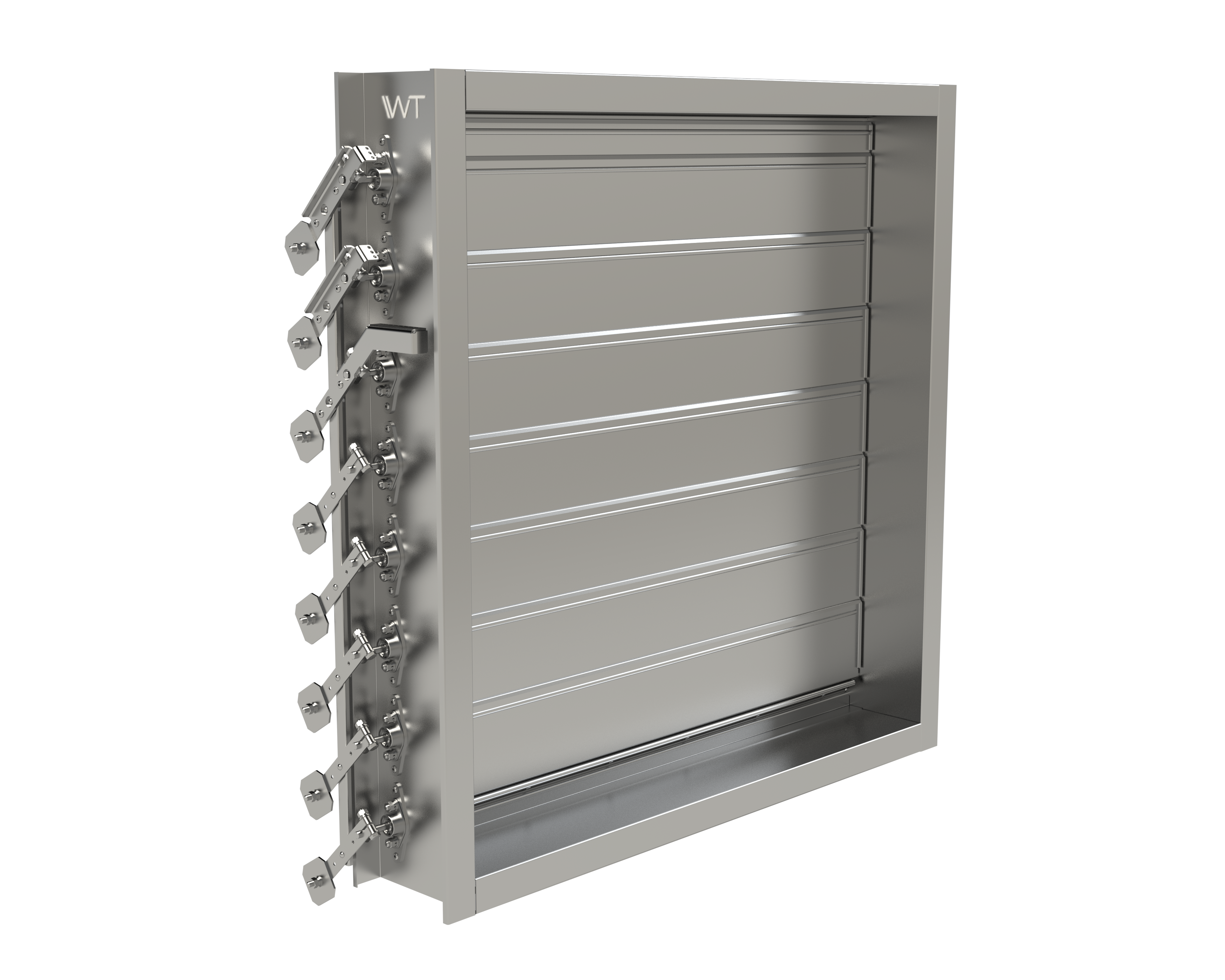

Model ZP-8

Model ZP-8 — это полностью механический клапан, предназначенный для сброса избыточного давления. Высокая степень надежности устройства обусловлена такими факторами, как сварной корпус, механическая целостность и длительный ресурс эксплуатации, обеспечиваемый подшипниковой группой. По запросу возможно изготовление клапанов нестандартных размеров.

Корпус:
• Окрашенная или оцинкованная сталь
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу

Лопатки:
• Окрашенная или оцинкованная сталь
• Нержавеющая сталь (AISI 304, AISI 316L, AISI 321)
• Специальные материалы по запросу

Подшипники:
• Бронза (самосмазывающийся подшипник)
• Нержавеющая сталь

Вал:
• Нержавеющая сталь

• Сертификация Bureau Veritas, TUV
• Сертификация на соответствие требованиям по взрывозащищенности согласно стандартам ATEX и ГОСТ
• Утечка через лопатки: класс 2 согласно EN1751:2014
• Минимальный размер секции: 150 (W) × 150 (H) мм
• Максимальный размер секции: 1000 (W) × 1000 (H) мм
• Ассортимент модульных конструкций больших размеров
• Максимальное давление в воздуховоде 5000 Па
• Максимальная скорость воздуха в воздуховоде 15 м/с
• Рабочая температура от –50 до +80 °C (может варьироваться в зависимости от установленных компонентов)
• Низкотемпературное исполнение по запросу
• Диапазон сброса давления от 30 до 150 Па
• Модификация с диапазоном сброса давления от 50 до 300 Па по запросу
• Толщина металла корпуса 2–3 мм
• Нестандартные размеры, толщина элементов клапана и сверловка фланцев по запросу
• Цельная ось вращения, проходящая по всей длине лопатки (лопатки вращаются в подшипниковых узлах)
• Стандартное расположение противовесов — справа по направлению потока воздуха (исполнение с расположением противовесов слева доступно по запросу)
• Модификация для установки на вертикальных участках воздуховода по запросу
